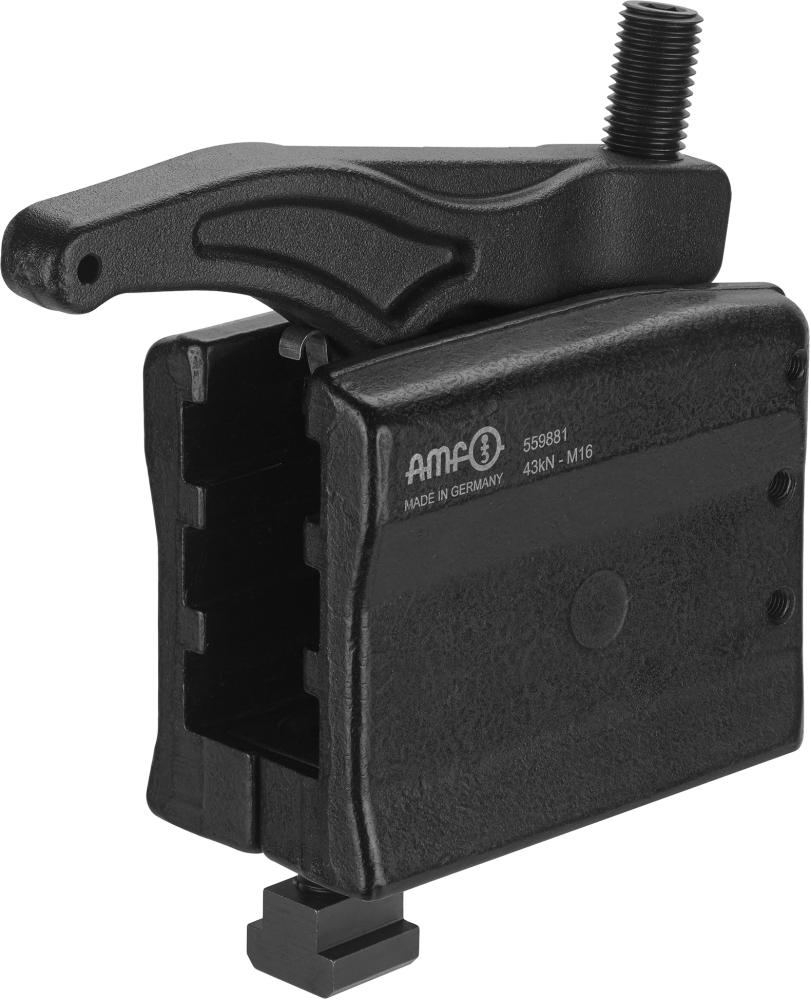

Brida de sujeción de fuerza, 3 etapas
Características: De acero bonificado de aleación en modelo galvanizado negro forjado. Incluye elemento de soporte de 3 etapas, unidad de sujeción y juego de fijación. Pieza de empuje en variante lisa y acanalada, disponible como opción. Protección contra pérdidas mediante tornillo prisionero en todos las etapas, rango de ajuste sin escalonamiento de 3 etapas, altas fuerzas de sujeción de 22 kN a 49 kN, ajuste sin escalonamiento en altura y longitud, gracias a un diseño muy robusto, es posible una sujeción rápida y sin complicaciones. Montaje sencillo de los elementos, uso en ranuras en T de 14 a 28 mm o placas de rejilla M12, M16, M20, variantes de 2 piezas de presión.
Aplicación:
1. Coloque el elemento de soporte en el portaherramientas y fíjelo con el par de apriete especificado Md.
2. Mueva el brazo de sujeción a la posición deseada.
3. Accionando el tornillo de sujeción se sujeta la pieza.
Nota: La carga máxima puede variar en función de la sujeción y del estado de la rosca (lubricación). No es adecuado para su uso en máquinas de fundición a presión y prensas de moldeo por inyección.
