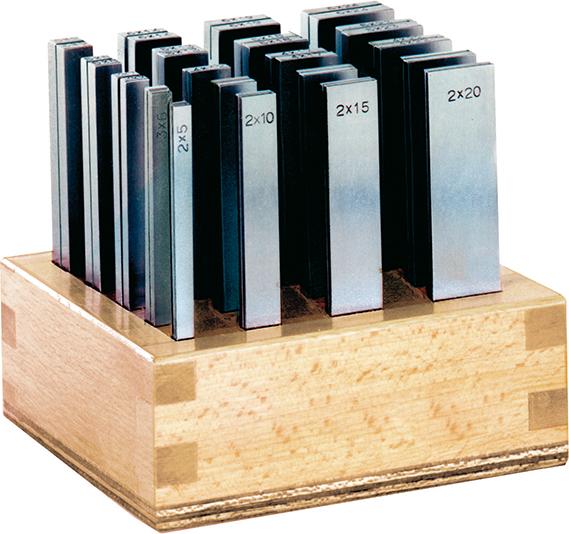

Juego de bases paralelas en soporte de madera, superprecisión
Características: templadas por cementación y rectificadas en planoparalelo por pares. Mecanizado plano-paralelo y angular. De los juegos se deriva un mayor margen con divisiones de 1 mm. Datos sobre el tamaño en el lado frontal sobre bases individuales. Suministro en soporte de madera.
Aplicación: las bases paralelas se emplean como unidades de apoyo para piezas en los procesos de mecanizado más diversos y garantizan así una sujeción paralela.
Altura de apoyo 2–24 mm en división de 1 mm.
Contenido del juego por 1 par An x Al mm:
Longitud 100:
2 x 5, 2 x 10, 2 x 15, 2 x 20, 3 x 6, 3 x 11, 3 x 16, 3 x 21, 4 x 7, 4 x 12, 4 x 17, 4 x 22, 5 x 8, 5 x 13, 5 x 18, 5 x 23, 6 x 9, 6 x 14, 6 x 19, 6 x 24
Longitud 125:
8 x 11, 8 x 16, 8 x 21, 8 x 26, 8 x 31, 8 x 36, 10 x 13, 10 x 18, 10 x 23, 10 x 28, 10 x 33, 10 x 38, 12 x 15, 12 x 20, 12 x 25, 12 x 30, 12 x 35, 12 x 40, 14 x 17, 14 x 22, 14 x 27, 14 x 32, 14 x 37, 14 x 42
Longitud 150:
8 x 11, 8 x 16, 8 x 21, 8 x 26, 8 x 31, 8 x 36, 10 x 13, 10 x 18, 10 x 23, 10 x 28, 10 x 33, 10 x 38, 12 x 15, 12 x 20, 12 x 25, 12 x 30, 12 x 35, 12 x 40, 14 x 17, 14 x 22, 14 x 27, 14 x 32, 14 x 37, 14 x 42
