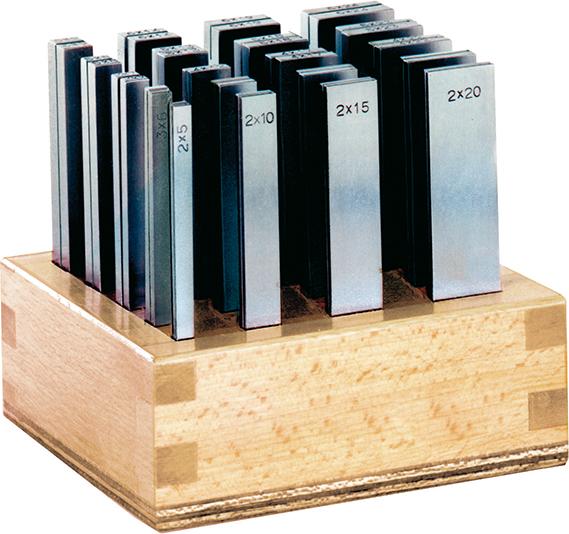

Juego de bases paralelas en soporte de madera, super precisión
Características: templadas por cementación (dureza 600–700 HV10) y rectificadas con precisión por pares. Mecanizado plano-paralelo y angular.
Tolerancia por pares ±0,01 mm. Suministro en soporte de madera.
Aplicación: las bases paralelas se emplean como unidades de apoyo para piezas en los procesos de mecanizado más diversos y garantizan así una sujeción paralela.
Altura de apoyo 2–24 mm en división de 1 mm.
Las dimensiones que faltan pueden alcanzarse mediante combinación.
Contenido del juego por 1 par An x Al mm:
Longitud 100:
2 x 5; 2 x 10; 2 x 15; 2 x 20; 3 x 6; 3 x 11; 3 x 16; 3 x 21; 4 x 7; 4 x 12; 4 x 17; 4 x 22; 5 x 8; 5 x 13; 5 x 18; 5 x 23; 6 x 9; 6 x 14; 6 x 19; 6 x 24
Longitud 125:
8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42
Longitud 150:
8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42
