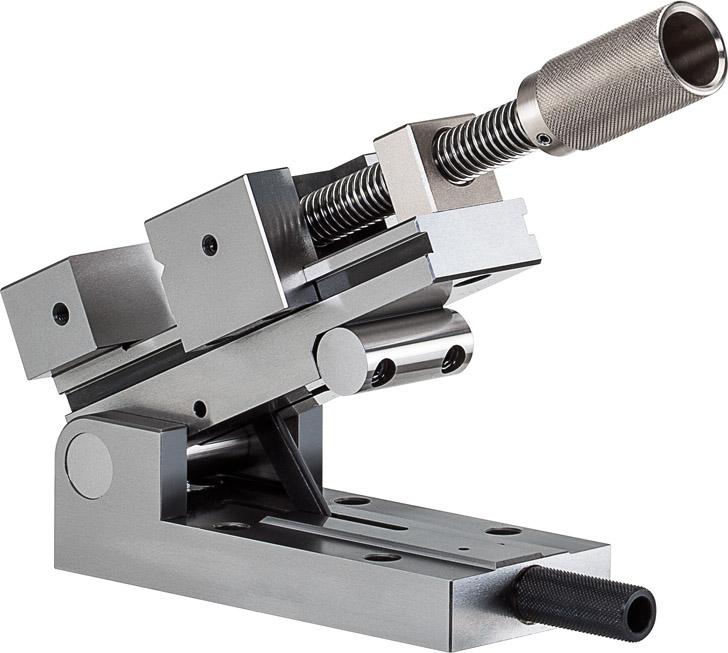

Bloque de sujeción senoidal de precisión PS-SV con eje pivotante delante
Características: cuerpo y mordazas de acero de aleación para herramientas, templado y rectificado con la mayor precisión. La mordaza fija es lisa, la mordaza móvil con prisma rectificado en horizontal. La pieza se sujeta y se suelta con husillo roscado. El ajuste angular con un margen de ajuste de 0–46° se realiza con calibres normales según el principio senoidal, los pernos de soporte y apoyo están templados y rectificados con una precisión de 0,001 mm. El dispositivo de sujeción puede bloquearse en cualquier posición de ángulo en unión positiva.
Escuadrado: 100 mm = 0,005 mm,
Paralelidad: 100 mm = 0,002 mm,
Desviación del ángulo en 45° ± 15" .
Aplicación: para una alta precisión de trabajo en el rectificado de máxima precisión, el fresado, la medición, etc. en la construcción de herramientas.
